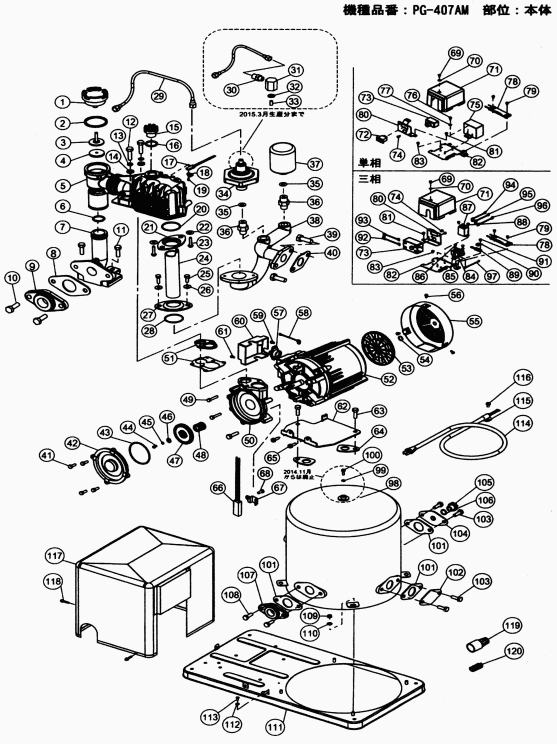

| 図番 |
補修部品名 |
周波数 |
販売価格（税込） |
ご注文 |
| 1 |
バルブカバー |
共用 |
\798 |
|
| 2 |
ガスケット |
共用 |
\338 |
|
| 3 |
作動軸 (図番4.パッキン付属) |
共用 |
\1,137 |
|
| 4 |
パッキン |
共用 |
\338 |
|
| 5 |
自吸ケース組立 (図番51.ガスケット組立付属) |
共用 |
\15,972 |
|
| 6 |
Ｏリング |
共用 |
\338 |
|
| 7 |
吸水管 |
共用 |
\6,521 |
|
| 8 |
フランジパッキン |
共用 |
\338 |
|
| 9 |
フランジ |
共用 |
\2,662 |
|
| 10 |
ＳＵＳボルト |
共用 |
\- |
|
| 11 |
ボルト |
共用 |
\- |
|
| 12 |
ＳＵＳボルト |
共用 |
\- |
|
| 13 |
ＳＵＳバネザガネ |
共用 |
\- |
|
| 14 |
ステンレスザガネ |
共用 |
\338 |
|
| 15 |
水栓 (図番16.水栓Ｏリング付属) |
共用 |
\931 |
|
| 16 |
水栓Ｏリング |
共用 |
\- |
|
| 17 |
水温リレー |
共用 |
\4,259 |
|
| 18 |
水温リレー押え |
共用 |
\338 |
|
| 19 |
ＳＵＳトラスタッピンネジ |
共用 |
\338 |
|
| 20 |
パッキン |
共用 |
\338 |
|
| 21 |
パッキン押え |
共用 |
\471 |
|
| 22 |
ステンレスザガネ |
共用 |
\338 |
|
| 23 |
ＳＵＳタッピンネジ |
共用 |
\338 |
|
| 24 |
送水管 |
共用 |
\1,730 |
|
| 25 |
Ｐ−ＳＵＳボルト |
共用 |
\- |
|
| 26 |
座金 |
共用 |
\338 |
|
| 27 |
パッキン押え |
共用 |
\471 |
|
| 28 |
パッキン |
共用 |
\338 |
|
| 29 |
接続管 |
共用 |
\1,597 |
|
| 30 |
ユニオン（ストレート） |
共用 |
\350 |
|
| 31 |
接続管継手 |
共用 |
\2,928 |
|
| 32 |
パッキン |
共用 |
\133 |
|
| 33 |
パイプ |
共用 |
\266 |
|
| 34 |
ＡＣ装置(図番35.パッキン付属) |
共用 |
\3,593 |
|
| 35 |
パッキン |
共用 |
\338 |
|
| 36 |
六角ニップル |
共用 |
\2,262 |
|
| 37 |
圧力スイッチ(図番35.パッキン付属) |
共用 |
\6,388 |
|
| 38 |
送水管 |
共用 |
\8,385 |
|
| 39 |
ボルト |
共用 |
\- |
|
| 40 |
ガスケット |
共用 |
\338 |
|
| 41 |
ボルト |
共用 |
\- |
|
| 42 |
ケーシングカバー |
50Hz用 |
\8,119 |
|
| 60Hz用 |
\8,119 |
|
| 43 |
Ｏリング |
50Hz用 |
\338 |
|
| 60Hz用 |
\338 |
|
| 44 |
Ｐ−ＳＵＳボルト |
共用 |
\- |
|
| 45 |
ＳＵＳザガネ |
共用 |
\- |
|
| 46 |
座金 |
共用 |
\338 |
|
| 47 |
羽根車 |
50Hz用 |
\8,385 |
|
| 60Hz用 |
\8,385 |
|
| 48 |
メカニカルシール |
共用 |
\4,392 |
|
| 49 |
ＳＵＳボルト |
共用 |
\- |
|
| 50 |
ケーシング |
50Hz用 |
\19,965 |
|
| 60Hz用 |
\19,965 |
|
| 51 |
ガスケット組立 |
共用 |
\1,137 |
|
| 52 |
モータ組立 |
共用 |
\62,557 |
|
| 53 |
ファン |
共用 |
\1,331 |
|
| 54 |
Ｃ形止め輪 |
共用 |
\- |
|
| 55 |
ファンカバー |
共用 |
\1,863 |
|
| 56 |
ＳＵＳトラスコネジ |
共用 |
\- |
|
| 57 |
サーマルプロテクタ |
共用 |
使用せず |
|
| 58 |
接続線（青） |
共用 |
使用せず |
|
| 59 |
タッピンネジ |
共用 |
使用せず |
|
| 60 |
ターミナルカバー |
共用 |
\790 |
|
| 61 |
Ｐナベネジ |
共用 |
\- |
|
| 62 |
モータ脚 |
共用 |
\4,791 |
|
| 63 |
ボルト |
共用 |
\- |
|
| 64 |
ケーシングパッキン |
共用 |
\205 |
|
| 65 |
ＳＷ付Ｐナベネジ |
共用 |
\- |
|
| 66 |
ヒータ組立 |
共用 |
\3,061 |
|
| 67 |
ヒータ押え |
共用 |
\338 |
|
| 68 |
Ｐ黄銅ナベネジ |
共用 |
\- |
|
| 69 |
Ｐナベネジ |
共用 |
\- |
|
| 70 |
ザガネ |
共用 |
\- |
|
| 71 |
制御ボックスカバー |
共用 |
\798 |
|
| 72 |
スイッチ |
共用 |
使用せず |
|
| 73 |
サーマルリレー |
共用 |
\5,324 |
|
| 74 |
Ｐナベネジ |
共用 |
\- |
|
| 75 |
コンデンサ |
共用 |
使用せず |
|
| 76 |
Ｐナベネジ |
共用 |
使用せず |
|
| 77 |
ザガネ |
共用 |
使用せず |
|
| 78 |
サーモスタット |
共用 |
\2,528 |
|
| 79 |
ＳＷ付Ｐナベネジ |
共用 |
\- |
|
| 80 |
制御ボックス座（Ｂ） |
共用 |
\532 |
|
| 81 |
Ｐナベネジ |
共用 |
\- |
|
| 82 |
制御ボックス座（Ａ） |
共用 |
\931 |
|
| 83 |
Ｐナベネジ |
共用 |
\- |
|
| 84 |
端子台 |
共用 |
\2,395 |
|
| 85 |
ザガネ |
共用 |
\- |
|
| 86 |
Ｐナベネジ |
共用 |
\- |
|
| 87 |
パワーリレー |
共用 |
\4,126 |
|
| 88 |
ＳＷ付Ｐナベネジ |
共用 |
\- |
|
| 89 |
温度センサー |
共用 |
\4,259 |
|
| 90 |
水温リレー押え |
共用 |
\338 |
|
| 91 |
Ｐナベネジ |
共用 |
\- |
|
| 92 |
接続線（黒）Ｌ＝１５５ |
共用 |
\471 |
|
| 93 |
接続線（赤）Ｌ＝１３５ |
共用 |
\471 |
|
| 94 |
接続線（赤）Ｌ＝７０ |
共用 |
\399 |
|
| 95 |
接続線（黒）Ｌ＝７０ |
共用 |
\399 |
|
| 96 |
接続線（黒）Ｌ＝１０５ |
共用 |
\435 |
|
| 97 |
接続線（白）Ｌ＝４００ |
共用 |
\605 |
|
| 98 |
圧力タンク(図番99.パッキン付属) |
共用 |
\35,937 |
|
| 99 |
パッキン（ケーシング排水栓） |
共用 |
\205 |
|
| 100 |
ケーシング排水栓 |
共用 |
\205 |
|
| 101 |
フランジパッキン |
共用 |
\338 |
|
| 102 |
閉塞フランジ |
共用 |
\471 |
|
| 103 |
ボルト |
共用 |
\- |
|
| 104 |
ドレンフランジ |
共用 |
\471 |
|
| 105 |
呼水口栓 |
共用 |
\605 |
|
| 106 |
呼水口栓パッキン |
共用 |
\205 |
|
| 107 |
フランジ |
共用 |
\2,662 |
|
| 108 |
ボルト |
共用 |
\- |
|
| 109 |
ナット |
共用 |
\- |
|
| 110 |
ワッシャ（８枚） |
共用 |
\133 |
|
| 111 |
ベース |
共用 |
\19,033 |
|
| 112 |
歯付座金（１０枚） |
共用 |
\72 |
|
| 113 |
座金組込みネジ（ナベ |
共用 |
\205 |
|
| 114 |
プラグ付ケーブル |
共用 |
使用せず |
|
| 115 |
ケーブルクランプ |
共用 |
\338 |
|
| 116 |
タップタイトネジ |
共用 |
\- |
|
| 117 |
カバー |
共用 |
\13,975 |
|
| 118 |
ボルト |
共用 |
\133 |
|
| 119 |
ストレーナ |
共用 |
\338 |
|
| 120 |
調整スプリング |
共用 |
\471 |
|
